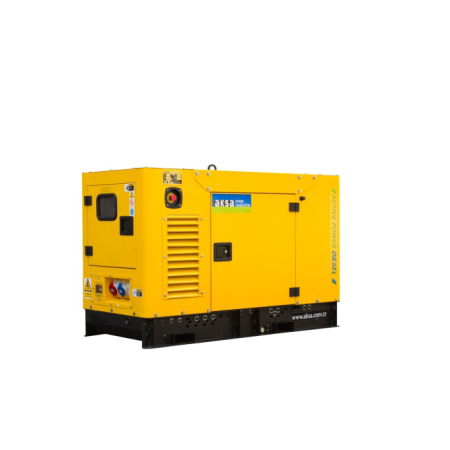

DIESEL-STROMGENERATOR Dauerbetrieb, 11.5 kVA

DIESELGENERATORSATZ Power - Pf. 0.8

Standby: Dauerbetrieb bei variabler Last für die Dauer eines Notfalls. Bei diesen Nennwerten ist keine Überlast zulässig. Gemäß ISO 3046 .
Prime : Dauerbetrieb mit variabler Last für unbegrenzte Zeiträume mit 10 % Überlast für 1 Stunde in jedem 12-Stunden-Zeitraum verfügbar. In Übereinstimmung mit ISO 8528, ISO 3046.

•  Hochwertiges, zuverlässiges und komplettes Netzteil
•  Kompaktes Design
•  Einfache Start- und Wartungsmöglichkeit
•  Jeder Stromerzeuger wird einem umfassenden Testprogramm unterzogen, das Volllasttests, Überprüfungen und Bereitstellungen umfasst
• aller Kontroll- und Sicherheitsabschaltfunktionen testen
•  Vollständig konstruiert mit einer großen Auswahl an Optionen und Zubehör: Schutzdach, schalldichtes Schutzdach und Anhänger für die Straße

MOTOR

• Heavy Duty Aksa Dieselmotor
• Viertakt, Zwangswasserkühlung, Natürliches
• Kraftstoffsystem mit Direkteinspritzung
• Mechanisches Reglersystem
• 12/24 V DC-Anlasser und Ladegenerator
• Austauschbarer Kraftstofffilter, Ölfilter und Trockenelement-Luftfilter
• Kühler und Lüfter
• Starterbatterie (mit Bleisäure) inklusive Rack und Kabel
• Flexible Kraftstoffanschlussschläuche und manuelles Ölsumpfablassventil
• Abgasschalldämpfer und Stahlbälge
• Jacke Warmwasserbereiter (bei Automatikmodellen)
• Bedienungsanleitungen und Schaltplandokumente

WECHSELSTROMGENERATOR

• Bürstenloses,  Einzellagersystem, flexible Scheibe, 4 Pole
• Isolationsklasse  H
• Standardschutzart IP21 (*IP22/IP23 ist verfügbar.)
• Selbsterregend und  selbstregulierend
• Imprägnierung mit tropenisiertem Epoxidlack
• Automatischer  Festkörper-Spannungsregler
• Statorwicklung  mit 2/3 Tonhöhe für  verbesserte Oberschwingungen

REGELSYSTEM

Das Kontrollüberwachungs-  und Schutzpanel ist  auf dem Aggregat-Grundrahmen   montiert.
 Das Bedienfeld ist  wie folgt ausgestattet:

1. Automatische   Netzausfall-Systemsteuerung
Panel-Ausrüstungen:

• Steuerung mit AMF-Modul
• Statisches  Batterieladegerät
• Not-Aus-Taster

a)   Merkmale des   Stromaggregats  DSE 6020:

• Das Modul dient  zur Überwachung der Hauptversorgung  und
• Starten und Stoppen eines  Standby-Stromaggregats
• Mikroprozessorbasiertes  Design
• Automatische  Steuerung von Haupt- und  Generatorschützen
• Überwacht die Motorleistung und die  Wechselstrom-Ausgangs-LED
•  Alarmanzeige
• Frontpanel-Konfiguration von Timern und  Alarmauslösepunkten
• CAN- und  Magnettonabnehmerversionen (bei Bestellung angeben)
• 4 digitale Eingänge/3 analoge Eingänge
• 6 Ausgänge (4  konfigurierbar auf Magnet-Pick-up, 6 konfigurierbar auf
• CANbus-Version)
• Einfache  Drucktastensteuerung

STOP/RESET -  MANUELL - AUTO - TEST - START

b) Messung über LED-Anzeige:

• Generator Volt (L-L  / L-N) Generator kVA
• Motoröldruck  (PSI-Bar) Generator kW
• Generator  Ampere (L 1,L2,L3) Generator Cos (σ)
• Motortemperatur  (°C&°F)
• Generatorfrequenz  (Hz)
• Anlagenbatterie  Volt
• Betriebsstunden  des Motors
• Netzvolt  (Ph-Ph/Ph-N)

c) Alarme:

• Über- und Untergeschwindigkeit
• Niedrige und hohe  Batterievolt.
• Start- und Stoppfehler
• Ladefehler
• Überstrom
• Unter-/ Überspannungs-Generator
• Niedriger Öldruck
• Not-Halt
• Hohe Motortemperatur

d) LED-Anzeigen

• Netz vorhanden
• Generator verfügbar
• Netz bei Last
• Generator unter Last
• Generator Cos (σ)

OPTIONALE AUSSTATTUNGEN

Gremium

• Amperemeter aufladen
• Transferschalter 3Pole
• Transferschalter 4-polig
• Erdschluss  , Einzelsatz

Dieselmotor

• Ölheizung

Wechselstromgenerator

• 3/4-poliger   Ausgangsleistungsschalter
• Anti-Kondensations-Heizung

Zubehör

• Bulk-Kraftstofftank
• Automatisches Abfüllsystem
• Kraftstoff-Wasser-Abscheiderfilter
• Alarm bei niedrigem Kraftstoffstand
• Schalldämpfer für Wohngebäude
• Gehäuse oder  schalldichtes Verdeck
• Anhänger
• Manuelle  Ölablasspumpe
• Werkzeugkasten für die Wartung

FAHRGESTELL

• Das komplette Gen-Set ist  als Ganzes auf einem hochbelastbaren Stahlgrundrahmen montiert
• Anti-Vibrations-Pads sind zwischen den Motor-/  Lichtmaschinenfüßen und dem  Grundrahmen  befestigt
• Das Grundrahmendesign  umfasst einen integrierten Kraftstofftank (bis zu 750 kVA)
• Der Stromerzeuger kann vom  Grundrahmen  angehoben oder  vorsichtig geschoben / gezogen werden
• Zifferblatt-Kraftstoffanzeige    und  Ablassschraube am   Kraftstofftank
• Gabelstaplertaschen  im Grundrahmen  (bis  500kVA)

DIMENSIONEN

OFFENER TYP

SCHALLGEDÄMPFTER TYP

VORDACH

• Alle Verdeckteile  sind modular aufgebaut
• Ohne  Schweißmontage
• Türen auf jeder Seite
• Alle  Metallverdeckteile werden elektrostatisch  lackiert
• Polyester-Pulverlack
• Abgasschalldämpfer ist vor  Umwelteinflüssen geschützt
• Wärmegedämmte  Motorabgasanlage
• Not-Aus-Taster   ist außerhalb des Baldachins installiert
• Einfaches Heben und Bewegen
• Einfache Wartung und Bedienung
